Puente Metálico Modular de Acero Carga HL-93 Standart AASHTO

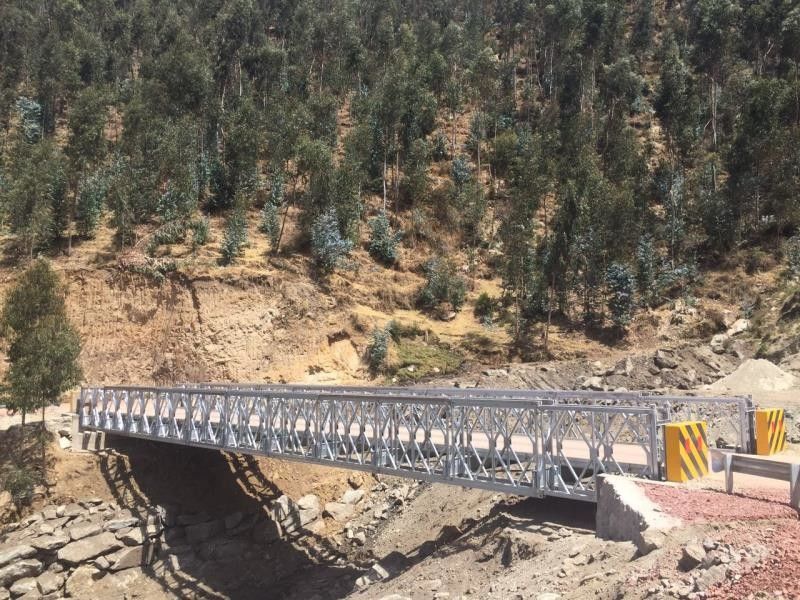

Büyük resim : Puente Metálico Modular de Acero Carga HL-93 Standart AASHTO

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	HARZONE
Sertifika:	ASTM, AASHTO HL-93
Model numarası:	CB200A

Ödeme & teslimat koşulları:

Yetenek temini:	Yılda 50000 Ton

İletişim

Detaylı ürün tanımı

Vurgulamak:

Prefabrik modüler çelik köprü

Çelik Modüler Köprü

Prefabrik Modüler Çelik Köprü

HL-93 AASHTO Yükü için Modüler Çelik Köprü

HARZONE CB200A Köprüsünün Genel Tanımı

Ana Özellikler
Modüler Yapı	Aynı tipteki bileşenler arasında tamamen değiştirilebilir modüler çelik yapılar. Kolay ve hızlı montaj ve demontaj. Bileşenleri, sahada veya minimum ağır ekipman ve alet kullanımı için, özel olmayan ve yüksek eğitim almamış iş gücü kullanılarak kolay taşınmasını ve elle kullanılmasını sağlar.
Boyuna Kirişler ve Enine Kirişler	Prefabrik panellerden oluşan ve cıvatalarla birbirine bağlanan ve tasarım konfigürasyonlarına göre (Bkz. Tablo 1 ve 2) yan yana veya çift katlı olarak monte edilen boyuna kirişler. Boyuna kirişler, köprünün enine kirişlerinde inşa edilen ve bir veya iki şeritli bir yol yüzeyini destekleyen traverslerle birleştirilir; üst yüzeyi epoksi malzeme ve kaymaz agrega ile kaplanmış prefabrik modüler çelik döşemelerden oluşur. Çelikler
Metal yapıların imalatında kullanılan çelikler, AASHTO LRFD spesifikasyonlarının HL-93 aşırı yükü için yapıların mekanik özelliklerini karşılar. Ana elemanlar (kirişler, paneller, kordonlar ve döşemeler) sıcak haddelenmiş profillerdir. İkincil elemanlar soğuk haddelenmiştir.	Destek Yapısı ve Bağlantı Sistemi
Çapraz elemanlar, cıvatalar ve cıvatalardan oluşur.	Yük
AASHTO LRFD spesifikasyonlarının HL-93'ü	Esneklik
L/800 (maksimum)	Yük Döngüsü
1.000.000 (minimum)	Kaynak
AASHTO/AWS D1.5M/D1.5	Ana Elemanların Galvanizlenmesi
ASTMA 123/A123M-24	Galvanizli Elemanlar
Birleşim ASTMA153/A153M-23	Galvanizli Elemanlar
Birleşim ASTM B633-23	Metal Köprü Yapısının Genel Geometrisi

Modüler HARZONE CB200A

Panel Konfigürasyon Tablosu

(Bkz. Tablo 1 ve 2) Konfigürasyon
Tanım	SS
TEK TEK, her iki tarafta bir sıra panel, fırlatma burnu konfigürasyonunun bir parçası olarak kullanılır.	DS
ÇİFT TEK, her iki tarafta iki sıra panel, takviye kordonları olmadan.	DSR2
ÇİFT TEK TAKVİYELİ İKİ, her iki tarafta iki sıra panel, ilk ve son modüller hariç tüm sıralarda üst ve alt takviye kordonları ile.	DDR1
ÇİFT ÇİFT TAKVİYELİ BİR, her iki tarafta iki çift sıra panel, ilk ve son modüller hariç her iki iç sırada üst ve alt takviye kordonları ile.	DDR2
ÇİFT ÇİFT TAKVİYELİ İKİ, her iki tarafta iki çift sıra panel, ilk ve son modüller hariç tüm sıralarda üst ve alt takviye kordonları ile,	DDR2H ÇİFT ÇİFT TAKVİYELİ İKİ AĞIR, her iki tarafta iki çift sıra panel,
ilk ve son modüller hariç tüm sıralarda ağır üst ve alt takviye kordonları ile.	DDR2SH ÇİFT ÇİFT TAKVİYELİ İKİ YÜKSEK ESNEKLİK, iki sıra
her iki tarafta panel çiftleri, yüksek	ilk ve son modüller hariç tüm sıralarda üst ve alt yüksek esneklik takviye kordonları ile. TSR2 ÜÇLÜ TEK TAKVİYELİ İKİ, her iki tarafta üç sıra panel, ilk ve son modüller hariç her iki iç ve dış sırada üst ve alt takviye kordonları ile.
TSR3	ÜÇLÜ TEK TAKVİYELİ ÜÇ, her iki tarafta üç sıra panel, ilk ve son modüller hariç tüm sıralarda üst ve alt takviye kordonları ile.
TDR2	ÜÇLÜ ÇİFT TAKVİYELİ İKİ, her iki tarafta üç çift sıra panel, ilk ve son modüller hariç her iki iç ve dış sırada üst ve alt takviye kordonları ile.
TDR3	ÜÇLÜ ÇİFT TAKVİYELİ ÜÇ, her iki tarafta üç çift sıra panel, tüm sıralarda üst ve alt takviye kordonları ile,
ilk modüller hariç.	TDR3H ÜÇLÜ ÇİFT TAKVİYELİ ÜÇ AĞIR, her iki tarafta üç çift sıra panel, ilk ve son modüller hariç tüm sıralarda ağır takviye kordonları ile.
TDR3SH	ÜÇLÜ ÇİFT TAKVİYELİ ÜÇ YÜKSEK ESNEKLİK, her iki tarafta üç çift sıra panel, ilk ve son modüller hariç tüm sıralarda yüksek esneklik takviye kordonları ile.
Yük Testleri	-

HARZONE CB200A Köprüsü, -

93, EsneklikL/800 HARZONE, köprülerini müşterinin talebi üzerine Yük Testlerini dikkate alarak tedarik eder, böylece köprülerinin AASHTO –LRFD Spesifikasyonlarının HL–93 Aşırı Yükü ve L/800 ile sınırlı canlı yük altında maksimum Esneklik için tasarlandığını göstermektedir. HARZONE CB200A metal yapıları, 1'000.00 yük döngüsü için AASHTO LRFD Spesifikasyonlarının HL–93 Aşırı Yükü, gerilme aralığı (yorulma) ile bağlantılı ve L/800 ile sınırlı canlı yük altında maksimum esneklik için tasarlanmıştır.

Yapılarımızın Yük Testi

HARZONE CB200A Köprülerinin yapısal davranışı, en olumsuz yük durumlarında değerlendirilir.

AASHTO – LRFD Spesifikasyonuna göre sistemli olarak oklar ve birim deformasyonlar ölçülür.

HARZONE köprülerinin L/800 ile sınırlı canlı yük altında maksimum esneklik için tasarlandığı doğrulanır.
